Настройка Fnirsi-1014D (Часть 1)

Fnirsi-1014D — это «народный» двухканальный осциллограф со встроенным генератором сигналов. Он подкупает своей ценой и большим экраном, но, как и любой инструмент, требует правильной настройки «из коробки», чтобы не показывать «погоду на Марсе».

В этой статье мы разберем пошагово, как привести его в рабочее состояние и не сжечь в первый же день.


1. Распаковка и проверка щупов

Прежде чем нажимать на кнопки, посмотрите на свои щупы. На каждом из них есть переключатель 1X / 10X.

  • Режим 1X: Входное сопротивление низкое. Подходит для сигналов до 5–10 МГц и низких напряжений.

  • Режим 10X: Входное сопротивление 10 МОм. Это основной рабочий режим. Он меньше нагружает исследуемую цепь и позволяет работать с более высокими частотами и напряжениями.

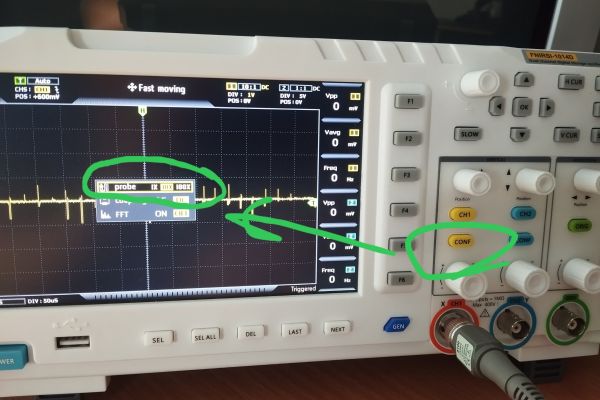

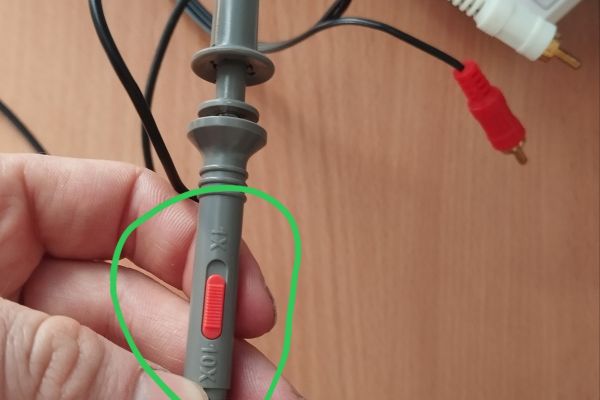

Важно: Всегда проверяйте, чтобы настройка коэффициента деления в меню осциллографа (кнопка CH1/CH2 -> Probe) совпадала с положением переключателя на самом щупе(см. рисунки ниже)






2. Первая калибровка (Компенсация щупов)

Это критический этап. Если щуп не скомпенсирован, прямоугольный сигнал будет выглядеть как кривая с заваленными или выброшенными углами.

  1. Подключите щуп к Каналу 1 (CH1).

  2. Зацепите крючок щупа за выход встроенного калибратора (металлический зажим на передней панели, обычно выдает 1 кГц 5В).

  3. Нажмите кнопку AUTO на панели.

  4. Посмотрите на форму меандра. Если углы не прямые, возьмите маленькую отвертку (идет в комплекте) и аккуратно покрутите подстроечный конденсатор на разъеме щупа (BNC-разъем), пока сигнал не станет идеально прямоугольным.


3. Основные органы управления

Интерфейс Fnirsi-1014D разделен на логические блоки.

Вертикальная система (Vertical)

Здесь вы настраиваете «высоту» сигнала:

  • Кнопки CH1 / CH2: Включают/выключают каналы и открывают их меню.

  • Ручка V (Вольт/деление): Масштабирует сигнал по вертикали.

  • Ручка Position: Двигает луч вверх или вниз.

Горизонтальная система (Horizontal)

Настройка «времени»:

  • Ручка S (Время/деление): Растягивает или сжимает сигнал по горизонтали (от наносекунд до секунд).

  • Ручка Position: Позволяет прокручивать уже записанный сигнал влево/вправо.

Система синхронизации (Trigger)

Самая важная часть, чтобы картинка не «бежала»:

  • Mode: Auto (автоматический), Normal (обновление только при наличии сигнала), Single (одиночный захват — полезно для поиска помех).

  • Edge: По какому фронту ловить сигнал (восходящий или нисходящий).

  • Level: Поворачивая ручку Trigger, вы выставляете уровень напряжения, при пересечении которого осциллограф начнет отрисовку.


4. Встроенный генератор сигналов (DDS)

Fnirsi-1014D имеет выход генератора (разъем в центре). Чтобы его настроить:

  1. Нажмите кнопку GEN.

  2. Выберите форму сигнала (синус, меандр, треугольник и т.д.).

  3. Задайте частоту и амплитуду. Это отличный способ проверить исправность ваших схем, подав на вход заведомо правильный сигнал.


5. Главные правила безопасности (Чтобы не было «пшика»)

Это самый важный раздел для новичков.

  • Общая земля: Крокодилы щупов CH1 и CH2 соединены между собой внутри прибора и подключены к минусу питания. Если вы зацепите крокодил одного канала на «землю», а второго — на «фазу» или плюс питания, вы устроите короткое замыкание.

  • Не измеряйте 220В напрямую! Даже в режиме 10X это опасно для бюджетного прибора. Для таких задач нужны специальные дифференциальные щупы или развязывающий трансформатор.

  • Лимиты напряжения: Внимательно читайте надписи на корпусе. Обычно предел — до 40В в режиме 1X и до 400В в режиме 10X.
